Neue Produkte vom 03/19/2015

Jakob Antriebstechnik

Neue Kupplungen für große Drehmomente

Jakob hat die Metallbalgkupplungen der Baureihe KXL erweitert. Sie wurden für mittlere und große Antriebe bis maximal 65.000 Nm konzipiert.

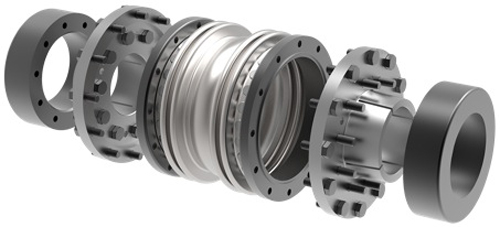

Bild: Jakob Antriebstechnik
  (Bild: Jakob Antriebstechnik)

Eine sichere und exakte Übertragung der Drehmomente ist bei Präzisionsantrieben von Querschneidern essentiell. Dies wird durch den Einsatz von Stahlbalgkupplungen mit kraftschlüssiger Welle-Nabe-Verbindung gewährleistet. Jakob hat nun die Kupplungstype überarbeitet, um sie hinsichtlich der technischen Parameter sowie des Kostenaspekts attraktiver zu gestalten. Die Metallbalgkupplungen der Baureihe KXL von Jakob wurden für mittlere und große Antriebe bis maximal 65.000 Nm konzipiert.

Ein Konstruktionsmerkmal ist die dreiteilige Ausführung mit einem flexiblen Balgpaket als Zwischenstück. Dieses ausbaubare Zwischenstück, bestehend aus einem optimierten, verdrehsteifen Edelstahlbalg mit jeweils zwei Balgwellen pro Seite und einem längenvariablen Zwischenrohr, ist reibschlüssig (Schrauben ISO 4017/10.9) mit den beiden Naben verbunden. Dies erleichtert die Montage, außerdem kann im Wartungs- oder Servicefall eine aufwendige Demontage der schweren Antriebs- bzw. Abtriebsaggregate entfallen.

Dem Konstrukteur stehen für den konkreten Einsatzfall mehrere Nabenvarianten zur Verfügung. Das Massenträgheitsmoment und der rotationssymmetrische Aufbau gewährleisten ein dynamisches Betriebsverhalten. Die KXL-Kupplungen sind vor allem für präzise Antriebe, wie beispielsweise für Druckmaschinen, Querschneider, Hauptspindelantriebe, Transferachsen oder Getriebeanbindungen geeignet. Ein Medientransport oder ein Parallelantriebsstrang durch den Kupplungsinnenraum ist grundsätzlich möglich. Die Anbindung an die Wellen kann wahlweise als Konusspannringnabe oder als Flanschnabe erfolgen. (as)

www.jakobantriebstechnik.de

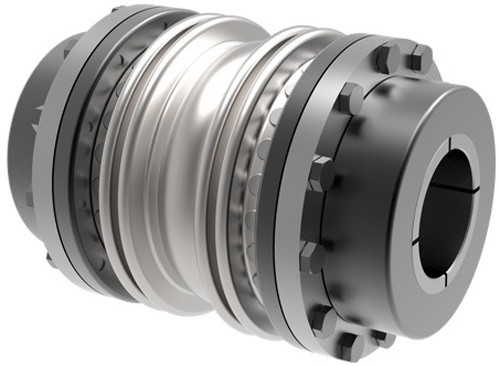

Bild: Jakob Antriebstechnik
