WDI

Drahtgewickelte Sicherungswiderstände

Die UL-zertifizierten Sicherungswiderstände der CRF-8 Serie von Vitrohm werden in elektronischen Schaltungen eingesetzt. Entwickelt wurde die Serie ausschließlich für Anwendungen, in denen eine gefahrlose und kontrollierte Sicherung nötig ist.

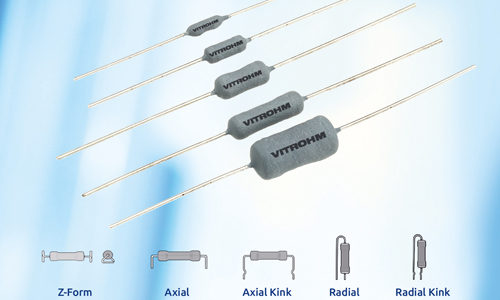

(Bild: WDI)

Ab sofort sind bei WDI die UL-zertifizierten Sicherungswiderstände der CRF-8 Serie von Vitrohm erhältlich. Die Serie wird in elektronischen Schaltungen eingesetzt, die nach einem robusten Widerstand verlangen, der hohen Leistungsspitzen oder hohen, kurzzeitigen Strom-Impulsen wiederstehen muss, ohne sofort zu sichern, wie etwa Standardsicherungswiderstände.

Bei der CRF-8 Serie wird für jeden Ohm-Wert ein speziell ausgewählter Draht auf einen Keramikkörper gewickelt und mit den Endkappen verschweißt. Es wird ein spezieller, nicht brennbarer, Schutzlack aufgetragen, der beim Sichern den Metalldampf absorbiert und somit einen Lichtbogen oder Kurzschluss verhindert. Die flammhemmende Silikon-Zementumhüllung verhindert zudem eine Sicherung ohne brennen oder Explosion bei Anliegen von Netzspannung.

Der CRF-8 erfüllt zwei Aufgaben: die der Sicherung bei Anliegen von Netzspannungen von 120 V oder 230 V, um einen Schaden an der elektrischen Schaltung zu vermeiden und die der Einschaltstrombegrenzung um eine Überlastung der Schaltung zu verhindern. Die Serie erlaubt es dem Entwickler mit nur einem Widerstand die Anforderungen der Sicherheitszulassung zu erfüllen, ohne einen Lastwiderstand mit zusätzlichen Sicherungen zu verwenden.

Der Präzisionswiderstand funktioniert ab einer definierten Überlast wie eine Sicherung, aber entgegen normaler Sicherungen wird die Sicherungscharakteristik in Leistung anstatt von Strom spezifiziert. Entwickelt wurde diese Serie ausschließlich für Anwendungen, in denen eine gefahrlose und kontrollierte Sicherung nötig ist. Es ist bekannt, dass eine zuverlässige Sicherungseigenschaft im Widerspruch zur Einschaltstrombegrenzung steht. Dennoch gewährleistet der Widerstand eine bestimmte Energieaufnahme, die aus dem Einschaltstrom resultiert, praktisch wie ein Energieabsorber.

Die CRF-8 Serie ist unter der UL E330640 zugelassen und für Netzspannungen 230 V von 10 R bis 330 R, für 375 V von 1 R bis 330 R, für 120 V von 10 R bis 90 R und für 170 V von 1 R bis 330 R gelistet. Die Widerstände sind standardmäßig axial bedrahtet im Ammopack lieferbar. Weite Anschlussarten sind SMD Z-Form, Radial sowie Axial und Radial gesickt. Die gebräuchlichsten Anwendungen für die CRF-8 Serie finden sich in elektronischen Verbrauchszählern, Netzgeräten, Batterieladegeräten, Lüftern, Energiesparlampen, Bewegungsmeldern, Helligkeitsreglern und als Überspannungsschutz. (as)
