PI Ceramic

Ringe und Rundchips in großen Abmessungen

PI Ceramic hat einen runden PICMA-Chip mit bis zu 16 mm Durchmesser neu im Sortiment – für dynamische Anwendungen in den Bereichen Lasertuning, Mikrodosierung und LifeScience.

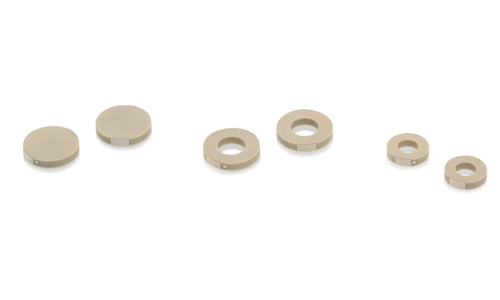

PICMA Chip Rund & Ringchips in verschiedenen Abmessungen (Bild: PI Ceramic)

PI Ceramic fertigt jetzt zwei neue Ringchips in Multilayer-Technologie mit den Abmessungen 12 mm Außendurchmesser, 6 mm Innendurchmesser und 16 mm Außendurchmesser und 8 mm Innendurchmesser, sowie einer Bauhöhe von 2,5 mm. Der Stellweg beträgt 2 µm bei einer Ansteuerspannung von 100 V. Die Variante mit 12 mm Außendurchmesser hat eine Blockierkraft von über 2500 N, die Variante mit 16 mm eine Blockierkraft von über 4400 N.

Neu im Sortiment ist ein runder PICMA-Chip ohne Innenbohrung mit 16 mm Außendurchmesser. Der Stellweg dieses Chipaktors beträgt bei einer Ansteuerspannung von 100 V 2,3 µm, er erreicht eine Blockierkraft von mehr als 6000 N.

Flexibler Aufbau von Piezostapelaktoren

Die Chip-Aktoren können auf Anfrage zu PICMA-Stacks mit flexibler Länge gestapelt werden. Somit sind auch kurzfristig Stackaktoren mit und ohne Innenbohrung mit Durchmessern bis zu 16 mm verfügbar.

Wie alle PICMA-Multilayeraktoren besitzen die kompakten Chips eine vollkeramische Isolierung frei von Polymeren. Das sorgt für ihre hohe Zuverlässigkeit und Lebensdauer und macht sie geeignet für den Einsatz im Vakuum und unempfindlich gegen Luftfeuchtigkeit. Durch ihre Mikrosekunden-Ansprechzeit eignen sie sich besonders für dynamische Anwendungen bei gleichzeitig geringem Bauraum.

Für die Herstellung der PICMA-Chip-Aktoren wird das Material PIC252 verwendet. Die Chips können in Temperaturbereichen von 40 bis 150 °C eingesetzt werden. Standardanschlüsse sind PTFE-isolierte Anschlusslitzen oder lötbare Kontakte, Sonderausführungen sind jederzeit möglich. Neben der Rundform sind auch quadratische Versionen mit und ohne Innenbohrung verfügbar. (as)
